3D智能铣刨系统

使用TRIMBLE PCS900摊铺控制系统进行3D铣刨

按固定深度进行铣刨往往能够满足路面重铺项目的规格要求，但它将优化路面平整度的工作交给了摊铺机。Trimble PCS900 摊铺控制系统可按照不同深度和倾斜度进行铣刨，从而解决了路面起伏问题，为摊铺新的沥青路面提供更加平整的底面。若结合配备PCS400 或PCS900 的摊铺机，能够大幅提升路面平整度，同时减少材料用量和缩短完工时间。

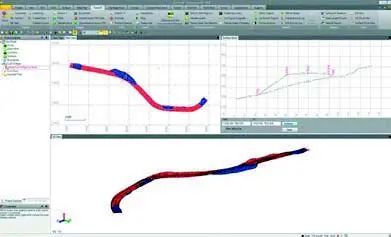

TRIMBLE BUSINESS CENTER 软件--卓越的设计成就高质量的表面

Trimble Business Center可以帮助您轻松完成数据准备和管理。

您可以使用Trimble Business Center 创建3D 设计模型，并自动生成未压实路面设计，以便发送给Trimble PCS900 3D 摊铺系统。

摊铺机根据未压实路面设计的引导，自动在低洼地区摊铺较多材料，在凸起地区摊铺较少材料，与此同时还能准确预测并避免沥青压实后可能发生的纵向起伏。

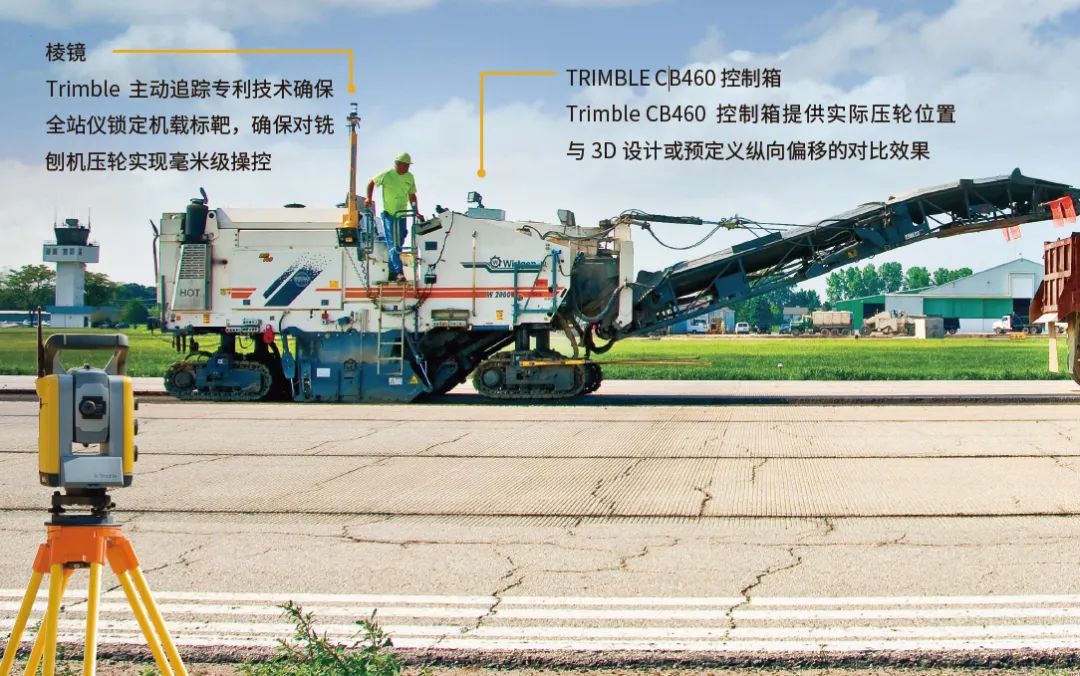

通用全站仪--TRIMBLE SPS930

Trimble SPS930 通用全站仪用于调控机器的对准作业，帮助系统对摊铺面达到毫米级的操控。可完美应用于隧道、天桥和狭窄廊道环境下的施工，能够支持长距离施工。此外：

• 拥有市面上最高的精度⸺每节约一毫米，可大幅降低铣刨和摊铺成本

• 能够非常精确地驱动铣刨压轮，以便按照3D 设计进行切割，精度在3-6 毫米（0.01-0.02 英尺）以内。

• 灵活、可靠⸺可在天空被遮挡的工地进行作业

• 拥有45 度跟踪角度⸺在狭窄廊道或分道公路之间的排水区域内，可将其安装在靠近铣刨机的地方

• 快速换站⸺Trimble Hot Swap 在线切换技术支持在不停机的情况下过渡到下一个全站仪站点

• 最大程度提高投资回报率⸺用相同的仪器完成其他测量和机械控制作业。

TRIMBLE HOT SWAPTrimble Hot Swap

在线换站技术令全站仪之间的过渡变得更加快捷，无需依赖操作人员的人工干预。它可以使新站全站仪和旧站全站仪的精度自动保持一致，从而确保过渡点的表面更加平滑，减少修平不平问题点的情况发生。

使用TRIMBLE PCS900摊铺控制系统进行3D铣刨

精确铣刨，无需挂线

利用Trimble Business Center 创建优质3D 设计模型，开始高精度铣刨作业。3D 模型将显示在设备屏幕上，向机器操作人员展示哪些区域符合、高于或低于目标精度。系统将实际压轮位置和倾斜度与数字设计进行比较，然后自动驱动铣刨压轮按照理想深度和倾斜度进行切割，无需线绳或人工调节。由于铣刨机上安装了PCS900，您可以轻松处理换站、超高程曲线、各种排水坡度和纵向起伏问题。无需返工便可解决所有问题。
