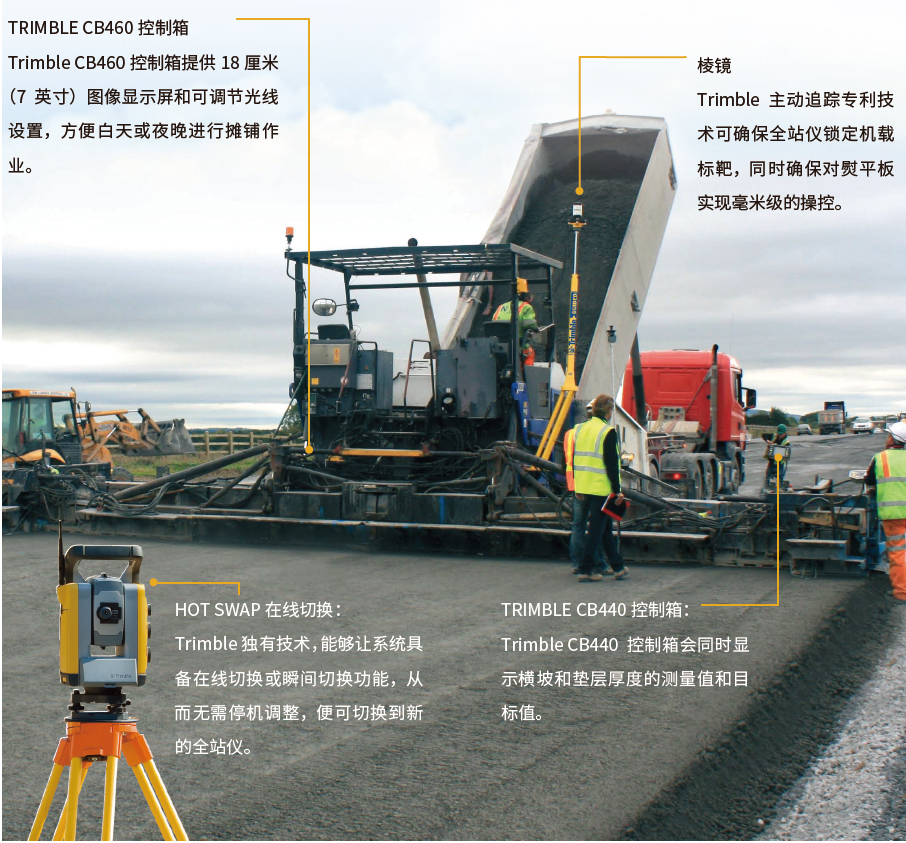

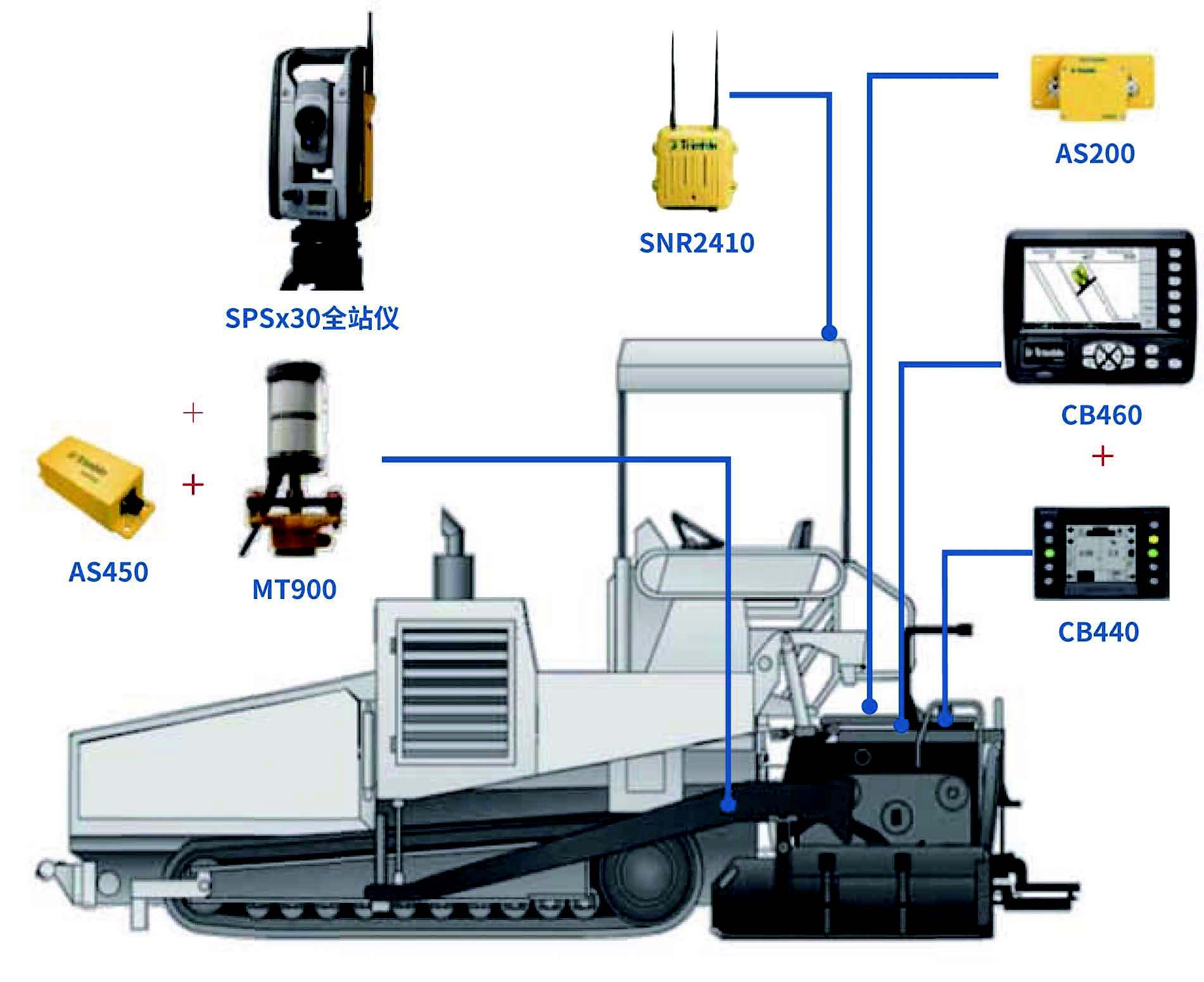

3D 智能摊铺系统通过后方交会在任意点架设高精度机器人型全站仪，全站仪将跟踪测量安装在摊铺机大臂上的带ID 的有源360°棱镜的坐标，通过数据传输电台实时传送到3D 智能摊铺系统的控制电脑中，控制电脑根据带ID 的360°有源棱镜坐标及其他传感器数据和传感器之间的尺寸信息，计算并得到熨平板左和右的高程，再与带坐标信息的BIM 模型做比对计算得到该位置的高程修正信息，并将该位置的高程修正信息传递给自动控制箱CB440，并显示出来，这时由控制箱发出指令，通过液压阀驱动液压油缸使牵引大臂前端产生一定量的位移，左右牵引点位置改变引起熨平板仰角发生变化，从而使填筑产生坡度和高程变化，实现设计所要求的高程及平整度。实现从模型到实际道面的“3D 打印式”施工。

Trimble PCS900 摊铺控制系统增加了3D 技术的精度和灵活性，还可以根据3D 设计完成不同深度和横坡的摊铺。

3D 技术可以解决挂线固有的问题，原因在于：

• 它有效避免了耗费大量时间和昂贵的人工打桩挂线成本，同时也避免了可能的人为错误

• 它可以避免挂线被移动或损坏的可能

• 它可以提高车辆工作效率，同时减少绕过挂线的行驶和机械操控

PCS900 系统的沥青垫层摊铺精度通常在3 毫米，适用于机场、大型商用地面和公路等项目。

对熨平板进行精确3D 控制有助于：

• 在减少昂贵材料用量的情况下，尽早整平路面高突低洼

• 增加道路平整度，沥青用量却比传统摊铺方法更少

• 摊铺复杂路面设计，例如转换、超高程曲线和频繁变化的横坡

• 满足精度和平整度的规格要求，赢得奖金收入
