大多数的SketchUp项目最终都会进入其他程序进行深化设计和文档制作。反过来说，来自这些软件的项目也可以通过SketchUp得到更好的可视化、协作和交流。Revit是一款经常需要为许多大型建筑项目交付施工文件的软件。SketchUp与Revit之间有多种转换的形式方法，而对于你的项目来说最好的办法就是取决于你项目最后的交付成果和目标需要。本文主要介绍几种从SketchUp到Revit和从Revit到SketchUp的转换方法。

SketchUp到Revit:方法和流程


从SketchUp到Revit最佳操作条件

• 一个有组织的SketchUp模型是任何成功工作流程的关键
• 因为不能保证Revit的导入器是最新的SketchUp版本，你可以将你的SketchUp模型进行降级保存。“另存为”在你的Revit版本之前至少1年的一个版本(例如，如果你使用的是Revit 2021，你的SketchUp模型保存为2020版本)
• 明确你的交付成果和目标——最好的互操方法取决于你的最终目标或者交付成果。

主要的方法

我们有三个主要的方法，你们可以应用这些方法将SketchUp的元素应用到Revit中。这些方法利用了SketchUp和Revit的一些可用的本地功能。

方法一：SketchUp作为一个“内建族”

这种方法允许用户在Revit中使用SketchUp模型时，可以将SketchUp模型作为“内建族”。作为一个“内建族”，Revit族类别可以指定和更改。此外，Revit中OmniClass 编码数据可以进行调度和标记。

1、“内建族”使用场景

SketchUp用于概念设计和方案设计——SketchUp用于概念和方案设计并且在Revit中，将SketchUp模型用作参考，可以进行创建Revit中的墙、地板和屋顶。

SketchUp用于创建特殊的或者自定义对象—— SketchUp用于创建特殊的或自定义的对象，这些对象很难在Revit中创建(例如楼梯、装饰墙、族)。SketchUp模型被放置在Revit项目中正确的族类别下。

3DWarehouse的资源库—— 3DWarehouse的资源很丰富，在Revit中建模时，族库可能不是特别充足，但是3DWarehouse的资源很丰富。(如家具，案例，灯具)。这些在3DWarehouse中的SketchUp组件可以导入Revit中并且被指定在正确的族类别下。

2、“内建族”的操作方法

在Revit项目中，选择结构样板>组件载入>模型原点操作…并选择你想用的Revit族类型(例如，块，族，家具)。接下来，选择插入选项卡> 链接CAD…并选择SketchUp文件。

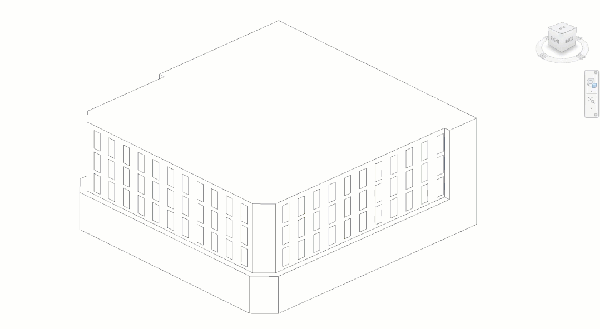

完成以后，在你的Revit项目中，SketchUp模型是一个“内建族”的形式存在。

作为一个“内建族”，你能够…

• 标签实体。
• 输入“标识数据”(选择族→编辑类型)。
• 在平面图、剖面图和立面图中使用切割命令。
• 通过过滤器来定义Revit族类型
• 在族类别中修改和替换模型
• SketchUp的标签将成为链接的“图层”，可以通过Revit的可见性来控制。

要使用SketchUp“内建族”作为参照来创建原生Revit组件族和组件，就像在“概念和方案设计”使用场景中一样，有两种选择:

“基于面的建模”方法(只适用于Revit墙和屋顶)

在“基于面的建模”方法中，用户将使用Revit的自带的“面墙”或“面屋顶”功能，从SketchUp的面来创建一个Revit族。

“描摹”的方法

在“描摹”的方法中，用户将使用Revit的各种对象创建工具绘制，和SketchUp内建族提供的点和线来工作。注意在这种方法中，Revit只能捕捉在Revit同标高内的点。

使用任意方法完成后，生成的实体即是原生的Revit部件。
