大多数的SketchUp项目最终都会进入其他程序进行深化设计和文档制作。反过来说，来自这些软件的项目也可以通过SketchUp得到更好的可视化、协作和交流。Revit是一款经常需要为许多大型建筑项目交付施工文件的软件。SketchUp与Revit之间有多种转换的形式方法，而对于你的项目来说最好的办法就是取决于你项目最后的交付成果和目标需要。本文主要介绍几种从SketchUp到Revit和从Revit到SketchUp的转换方法。

SketchUp到Revit:方法和流程


从SketchUp到Revit最佳操作条件

• 一个有组织的SketchUp模型是任何成功工作流程的关键
• 因为不能保证Revit的导入器是最新的SketchUp版本，你可以将你的SketchUp模型进行降级保存。“另存为”在你的Revit版本之前至少1年的一个版本(例如，如果你使用的是Revit 2021，你的SketchUp模型保存为2020版本)
• 明确你的交付成果和目标——最好的互操方法取决于你的最终目标或者交付成果。

主要的方法

我们有三个主要的方法，你们可以应用这些方法将SketchUp的元素应用到Revit中。这些方法利用了SketchUp和Revit的一些可用的本地功能。

方法二：在Revit项目中SketchUp作为外部链接

这种方法主要用于当需要将SketchUp模型可视化为Revit中的环境背景。这将满足非常详细的环境模型的视觉效果，同时让这些元素从Revit项目(环境背景建筑，街景，地形，家具布局等)分离。这也可以作为专业之间协作的一种手段。

1、SketchUp作为“链接”的使用场景

SketchUp作为环境背景

SketchUp通常用于创建详细的场地模型或环境模型。SketchUp模型在项目中作为环境背景环绕于Revit模型。当需要在大型场地上显示额外的城市背景、详细的邻近结构或基础设施时，这个结果可以用于建筑场地和范围规划、效果图或3D视图。

2、SketchUp作为“外链”的操作方法

打开一个Revit项目，选择插入>链接CAD(文件类型.skp)…并选择SketchUp文件。

*我们不建议用插入→导入CAD的方法。

将 CAD 文件链接到 Revit 模型时，Revit 将保留指向该文件的链接。每次打开模型时，Revit 将获取保存的链接文件的最新版本，并将其显示在模型中。对该链接文件进行的所有修改都会显示在模型中。如果在模型打开期间修改了链接文件，请重新载入该文件，以便获取最新的修改。

这种获取对 CAD 文件的最新修改的功能就是链接和导入之间的区别。导入 CAD 文件时，Revit 使用导入的文件版本， 而不获取或显示对导入文件所做的任何修改。

结果:SketchUp模型是作为一个链接文件存在于Revit中，并插入到Revit的“原点坐标”，这是与SketchUp相同的原点。

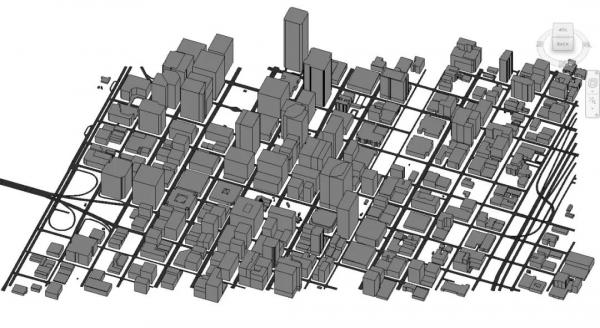

Revit项目中链接SketchUp场地环境

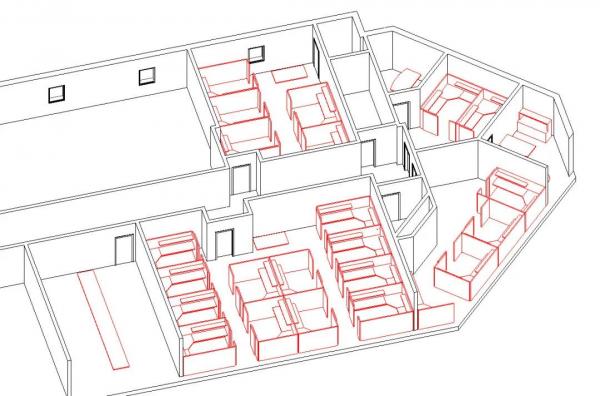

Revit项目中链接办公家具布局(红色)

现在，SketchUp模型链接进了Revit项目中…

• 你可以使用Revit的绘图和测量工具捕捉到链接的模型
• 链接进去的模型也可以在SketchUp中进一步修改，并通过更新链接不断地重新将新的模型加载到Revit中。
• SketchUp的标签/层将成为链接“层”，可以通过Revit的可见图形控制。
• 大型模型作为链接可以在每个视图或视图模板上切换开关。
• 您可以与没有 Revit 知识的 SketchUp 设计师或建模团队成员合作。
